Bilder vom Zumo am Bike?

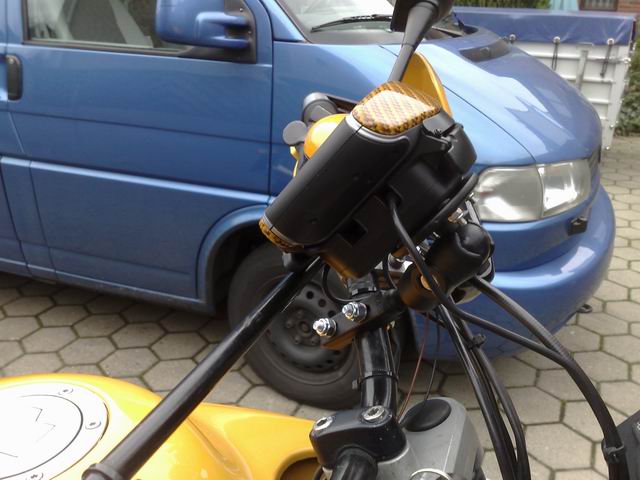

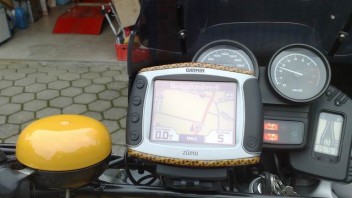

Und Hier an einer R1100GS

Hi,
hm, wie sieht es mit den Instrumenten aus? Siehst da nnoch was?
Das war übrigens der Punkt, warum ich mich für diese Lösung: siehe http://forum.pocketnavigation.de/tid1097232-sid.htm entschieden habe.
Habe es heute mal 2 Stunden lang gestestet. Bin absolut zufrieden damit..
Gruß,
Wolfgang

Hier mal ein paar Bilder von einem Zumo an einer GSX 1400 K3

[Blockierte Grafik: http://www.stefanpaschke.de/aaa/gsx1400_zumo_1.jpg]

[Blockierte Grafik: http://www.stefanpaschke.de/aaa/gsx1400_zumo_2.jpg]

[Blockierte Grafik: http://www.stefanpaschke.de/aaa/gsx1400_zumo_3.jpg]

[Blockierte Grafik: http://www.stefanpaschke.de/aaa/gsx1400_zumo_4.jpg]

[Blockierte Grafik: http://www.stefanpaschke.de/aaa/gsx1400_zumo_5.jpg]

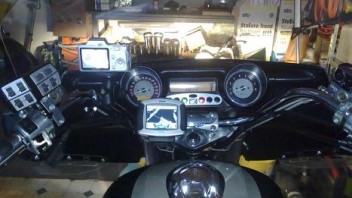

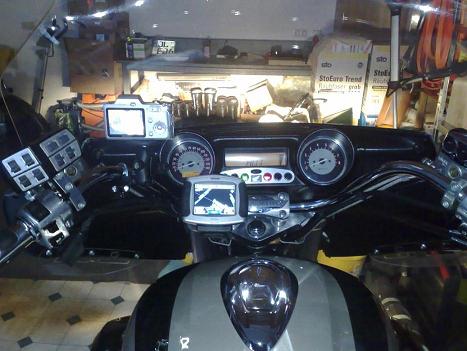

Hab hier auch noch ein Bildchen von der Honda F6 Interstate.

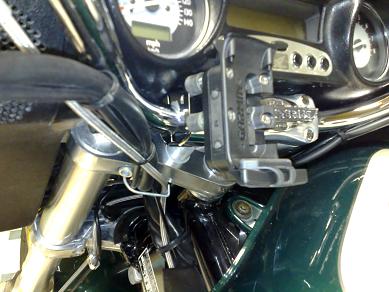

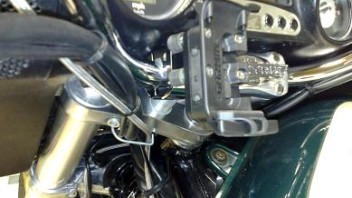

Lenkerhalterung hab ich von Wing Point,
( http://www.wingpoint-ger.de/index.php )
Gummipuffer zwischen Lenkerhalter und originale Garmingrundplatte.

Die Rammounthalterung nehme ich für meine Kamera.

Servus!

Ich habe zwar kein Zumo, sondern ein Quest, aber dennoch mag ich Euch folgende, meiner Meinung nach optisch durchaus ansprechende Befestigungsmöglichkeit nicht vornethalten, sie ist ja durchaus übertragbar:

Voraussetzung ist eine Gabelbrücke mit "Durchbrüchen". Man baue sich eine Basisplatte für die vorhandene Halterung (bei mir vom vorherigen Mopped eine TT-Halterung) und befestige diese Platte auf der Gabelbrücke indem man sie mit einer (oder mehreren) weiteren Platte unter der Gabelbrücke verschraube. Fertig ;).

Sieht dann aus wie folgt (die Aludistanzhülsen oberhalb der Gummidämpfungselemente waren beim Quest aufgrund der Ausklappantenne von Nöten):

[Blockierte Grafik: http://s3.bilder-hosting.de/img/ZBSL7.jpg]

[Blockierte Grafik: http://s3.bilder-hosting.de/img/ZBSV5.jpg]

[Blockierte Grafik: http://s3.bilder-hosting.de/img/ZBSUZ.jpg]

Salut!
KH

Hi KH
Den Quest hast du aber nicht im Blickfeld!!
Gruss
PeterA

Zitat von verleinix

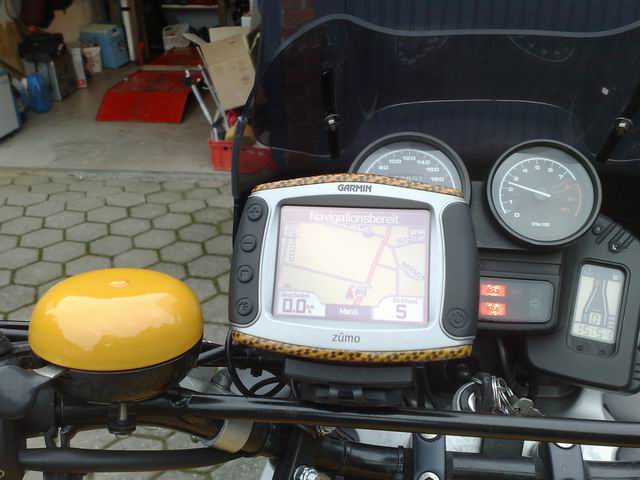

Und Hier an einer R1100GS

@verleinix
ist das eine Fahrradglocke an Deinem Moped

Zitat von dresdner1

@verleinix
ist das eine Fahrradglocke an Deinem Moped

ja und?

Q mit Glocke

Hallo,

anbei meine Halterung made by Stefan. Hatte da schon mal ein Roadbook dran und jetzt mit Zumo.







Gruss Achim

Servus!

Zitat von PeterA

Hi KH
Den Quest hast du aber nicht im Blickfeld!!
Gruss
PeterA

Das täuscht auf den Bildern etwas. Wenn man auf dem Mopped sitzt, schließt das Navi optisch aufgrund des weit unten liegenden Tachos (siehe Bild 2) knapp unterhalb dessen Unterkante an, ist also beim Blick auf den Tacho leicht mit zu erfassen.

Salut!
KH

[FONT=&quot]Hallo,
würde gerne den original Garmin-Halter abschließen.

Mit der Sicherungsschraube möche ich nicht hantieren und der Touratech-Halter ist mir zu teuer.

Hat da schon jemand was gebastelt oder gibt es noch Alternativen?[/FONT]

Zitat von dresdner1

[FONT=&quot]Hallo,
würde gerne den original Garmin-Halter abschließen.

gibt es noch Alternativen?[/FONT]

Kette und Schloß;)

Hi Benno.

Haste keine Angst das mal Wasser an dem Stecker runter in die Steckdose läuft?

Hallo,

wo habt Ihr denn alle diese netten Gummipuffer her? Die, die zwischen orig. Halterung und Aufnahmeplatte des RamMont geschraubt sind ...
Bitte um Info,

Gruß
Christian

Zitat von dresdner1

[FONT=&quot]Hallo,
würde gerne den original Garmin-Halter abschließen.

Mit der Sicherungsschraube möche ich nicht hantieren und der Touratech-Halter ist mir zu teuer.

Hat da schon jemand was gebastelt oder gibt es noch Alternativen?[/FONT]

Alles anzeigen

Ja, ich hab was gebastelt:[Blockierte Grafik: http://d-gade.de/Fotos/Verschluss.jpg]
Ist im Prinzip wie der Verschluss von T...

In einem Gehäuse aus Edelstahl ist eine Wippe, die vom Schloss blockiert wird.
Im geschlossenen Zustand kann die Klappe des Zumo nicht angehoben werden oder sich von selbst lösen:

Hallo,

sieht ja gut aus. Erzähle mal was du da genommen hast und wo man das bekommt

Horst

Zitat von hotzi99

Erzähle mal was du da genommen hast und wo man das bekommt

Horst

Hallo Horst,

Die Materialien hatte ich noch alle in meiner Grabbelkiste^_^

genommen habe ich ein Stück Blech (Edelstahl hatte ich noch rumliegen), das ich nach einer Schablone aus Pappe entsprechend gebogen habe.
Da waren bei der Pappe mehrere Versuche nötig, trotz Skizze.
Der Sicherungsbügel ist auf ein Scharnier (Baumarkt) genietet.
Die ganze Mechanik ist an der Grundplatte die hinten an die Garminhalterung geschraubt wird befestigt. Bei eingerastetem zumo sind die Schrauben ja abgedeckt.
Mit den Befestigungsschrauben wird auch die rückseitige Abdeckung mit dem Schloss befestigt.
Das Ganze habe ich noch mit Kunstleder überzogen, weil das Blech zu sehr unter meinen Bearbeitungen gelitten hat. Außerdem war es mir zu sehr metallisch spiegelnd.
Der eigentliche Halter findet bei mir seinen Platz auf dem Lenkkopf (BMW R 1100RS).

[Blockierte Grafik: http://d-gade.de/Fotos/Hal1.JPG]

[Blockierte Grafik: http://d-gade.de/Fotos/Hal2.JPG]

Da die Blinkerkontrollen vom zumo verdeckt werden, habe ich noch zusätzliche "superhelle" LEDs in die Cockpitverkleidung eingesetzt (Pfeile):

[Blockierte Grafik: http://d-gade.de/Fotos/Hal4.JPG]

Vom Zeitaufwand hätte ich übrigens trotz der vorhandenen Teile besser den Touratech Halter gekauft, aber es geht ja manchmal ums Prinzip
