POIs werden nicht richtig angezeigt

Moin,
verschiedene POI-Sammlungen werden auf dem Montana nicht richtig angezeigt. So z.B. die POI's der Alpenvereinskarten, die Hütten und andere POIs werden nur als verpixelte Quadrate angezeigt. Gleiches gilt z.B. auch für die Alpenpässe-Sammlung von http://alpenrouten.de/downloads.html

Andere wie die Blitzer-Sammlung von navifriends werden z.B. richtig dargestellt.

Die jeweilige gpi-Datei kopiere ich einfach aufs Montana in das \Garmin\POI Verzeichnis.
Es ist aber letzendlich egal ob ich ein fertiges gpi-File genommen habe (wie im Fall der Alpenvereins-POIs) oder eine GPX-Datei (z.B. die Alpenpässe) mit dem POI-Loader von Garmin als GPI-Datei (also POI-Sammlung) gespeichert habe, die Darstellung war fehlerhaft.

Nun habe ich schon mit selbsterstellten POI-Sammlungen im CSV-Format herausgefunden, welches Format das dazugehörige BMP-Bildchen haben muss: 24x24 Pixel, 256 Farben, 8 Bit. In diesem Format klappt die Darstellung über den POI-Loader einwandfrei. Alle anderen Versuche mit mehr Farben oder 16/24 Bit scheiterten mit der oben beschriebenen fehlerhaften Anzeige.

Nun könnte man bei den Alpenpässen noch anführen dass diese keine offiziell Montana-kompatible POI-Datei ist, aber die Alpenvereinskarten werden offiziell als MOntana-kompatibel angepriesen.

Ist das ein bekannter Bug ? Oder ist jemand ein Weg bekannt wie man das korrigieren kann ?

Was die AV-POIs angeht: die kannst du nicht einfach so woanders hinkopieren. Die sind wie die Karte freischaltungstechnisch an die microSD gebunden, mit der sie ausgeliefert werden.

Gruss Joe

die Positionen und Beschreibung stimmen, nur die Darstellung ist fehlerhaft. Es betrifft auch wie gesagt nicht nur die Alpenvereins-POI's. Nur hat man halt bei den Alpenvereins-POI's keine (mir bekannte) Möglichkeit die Darstellung zu korrigieren.

So sieht die Darstellung der Alpenvereins-POIs (oder auch die Alpenpässe von alpenrouten.de) aus:

http://www10.pic-upload.de/11.03.12/qrqwtlnm17ey.jpg

Das ist wohl eindeutig, oder ? Die Farben können je nach POI (Hütte, Gipfel etc.) etwas varieren, aber es kommt immer ein verpixeltes Quadrat raus.

Bei den Alpenpässen von alpenrouten.de habe ich mir mal die Mühe gemacht die mitgelieferten BMP's auf das o.g. Format (24x24, 256 Farben, 8 Bit) zu bringen und noch mal mit dem POI-Loader die gpi erstellt - Ergebnis, alle POIs werden nun richtig angezeigt.

Denke mal damit dürfte klar sein dass das Montana nur ein bestimmtes Format akzeptiert und dies u.a. bei den Alpenvereins-POI's übersehen wurde. Blöd dass man das nicht korrigieren kann - oder gibts ein Tool um eine GPI-Datei in ein anderes Format zu verwandeln um das selber zu korrigieren ?

Update:
scheint ein bekannter Bug zu sein (siehe Punkt 9):

http://garminmontanagpsr.wikispaces.com/Montana+Issues

Punkt 16 ist übrigens auch übel

Zitat von Blowfly

damit dürfte klar sein dass das Montana nur ein bestimmtes Format akzeptiert

Die in 'alpenrouten_POIloader.zip' enthaltenen BMP-Dateien scheinen aber auch nicht so ganz astrein zu sein:

identify *bmp
alpenrouten_POIloader/Gipfel.bmp BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.010u 0:00.009
alpenrouten_POIloader/Hang.bmp[1] BMP 13x13 13x13+0+0 4-bit PseudoClass 16c 222B 0.010u 0:00.000
alpenrouten_POIloader/Hochplateau.bmp[2] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.010u 0:00.000
alpenrouten_POIloader/Hochtal.bmp[3] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.000u 0:00.000
alpenrouten_POIloader/Kamm.bmp[4] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.000u 0:00.000
alpenrouten_POIloader/Pass.bmp[5] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.000u 0:00.000
alpenrouten_POIloader/Sattel.bmp[6] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.000u 0:00.000
alpenrouten_POIloader/Schlucht.bmp[7] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.000u 0:00.000
alpenrouten_POIloader/Tunnel.bmp[8] BMP 13x13 13x13+0+0 8-bit PseudoClass 256c 1.29KB 0.000u 0:00.000
identify: invalid colormap index `alpenrouten_POIloader/Gipfel.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Hang.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Hochplateau.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Hochtal.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Kamm.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Pass.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Sattel.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Schlucht.bmp' @ error/image.c/SyncImage/4317.
identify: invalid colormap index `alpenrouten_POIloader/Tunnel.bmp' @ error/image.c/SyncImage/4317.

@bagosi
wie kann man denn das Fehlerprotokoll auslesen ?

wildgoose
die POI's vom Alpenverein entsprechen dann auch nicht den Vorgaben ?
Glaube ich eigentlich weniger, wird wohl eher mit dem gelisteten Bug zusammenhängen.
Oder wie erklärst du dir die verpixelte Darstellung ?

Zitat von wildgoose

Nein, tun sie nicht. Ist auch im Posting von bagosi ersichtlich, dass die darin verwendeten Icons nicht den Vorgaben entsprechen. Klar, dass diese dann falsch dargestellt werden (auf jeden GPS und nicht nur am Montana).

lg, Paul

Mhh, die POIs des Alpenvereins sind aber in der "Garmin Alpenvereinskarte" vorhanden. Dafür zahlt man immerhin knapp 130,- Euro!
Ich habe mir die Karte vor ein paar Tagen für den anstehen Urlaub zugelegt und erst auf diesen Thread hin auch mal die POIs angesehen... was soll ich sagen... sieht schei*e aus und ist definitiv ein Bug im Montana (oder in der Garmin-Karte, aber auf den anderen Geräten scheint es ja OK zu sein?!).

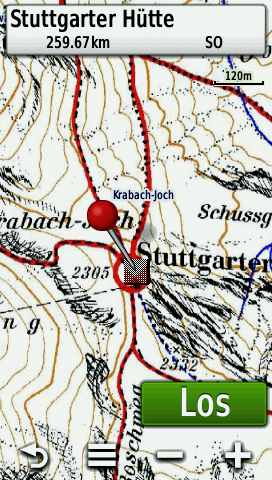

Habe mal den Screenshot vom Montana angehängt und den Bug an MontanaBeta@garmin.com berichtet.

Zitat von Blowfly

wie kann man denn das Fehlerprotokoll auslesen ?

Das Programm 'identify' ist Teil des ImageMagick-Programmpakets. Beim Öffnen der BMP-Dateien von Apenrouten wird ein Fehler geschmissen, warum auch immer. Andere Applikationen wie 'gimp' zeigen die BMP-Dateien ohne zu Murren an.

Vielleicht verwendet das Montana ja ebenfalls den Sourcecode von ImageMagick...

Zitat von wildgoose

Nein, tun sie nicht. Ist auch im Posting von bagosi ersichtlich, dass die darin verwendeten Icons nicht den Vorgaben entsprechen. Klar, dass diese dann falsch dargestellt werden (auf jeden GPS und nicht nur am Montana).

lg, Paul

Ich glaube du verwechselst da gerade was - bagosi bezog sich bei seinem Fehler-Listing der BMP's auf die alpenrouten.de-POI's und nicht auf die Alpenvereins-POI's. Ist halt etwas blödes Beispiel gerade, beides hat mit Alpen zu tun und kann somit zu Verwechslungen führen.
Die BMP's vom Alpenverein dürfte er kaum zu Gesicht bekommen haben, da diese in nur in der verschlüsselten GPI des Alpenvereins enthalten sind.

Ich denke der Fehler ist wirklich auf den in den wikispaces genannten Bug zurückzuführen, denn BMP's für den POI-Loder dürfen normalerweise auch in 24 Bit Farbtiefe erstellt werden, nur kommt das Montana momentan nur mit 256 Farben / 8 Bit klar.

Zitat von Subraid

... und ist definitiv ein Bug im Montana (oder in der Garmin-Karte, aber auf den anderen Geräten scheint es ja OK zu sein?!).

Ich nehme einen Bug beim Montana an oder die Datei ist irgendwie beschädigt. Auf meinem Oregon 300 und etrex 30 wirds korrekt angezeigt.

Wenn Du oben im Datenfeld auf die "Stuttgarter Hütte" drückst, wird Dir dann das Bild der Hütte angezeigt?

Zitat von Volker_I

Ich nehme einen Bug beim Montana an oder die Datei ist irgendwie beschädigt. Auf meinem Oregon 300 und etrex 30 wirds korrekt angezeigt.

Auf meinem Oregon 550 werden die POIs auch korrekt angezeigt.

Zitat von Volker_I

Wenn Du oben im Datenfeld auf die "Stuttgarter Hütte" drückst, wird Dir dann das Bild der Hütte angezeigt?

Ja, Info und Bild wird angezeigt.

die vom Alpenverein sind reine POIs - sind nur Hütten und Gipfel enthalten.
Und selbst wenn es Tourgide-Dateien wären, ändert ja nichts an der fehlerhaften Darstellung.

Aber egal, ich denke der Fehler ist hinreichend erwiesen, da die POIs auf Oregon und Dakota richtig dargestellt werden und auf dem Montana der Fehler, wie hier durch Screenshots gesehen und wikispaces dokumentiert, zuverlässing reproduziert werden kann und nur durch ein Firmware Update zu beheben sein wird.
