Ich möchte meine Erfahrung mit dem Garmin Zumo XT2 teilen – inklusive der Ursache und einer Selbstreparatur, die den Touchscreen wieder zum Laufen gebracht hat. Damit möchte ich anderen Betroffenen helfen und gleichzeitig auf einen grundlegenden Designfehler hinweisen, den Garmin offenbar kennt, aber nicht behebt.
Meine Vorgeschichte:
Ich habe mein Zumo XT2 am 01.07.2023 beim Händler Louis als Neugerät erworben. Im April 2024 trat erstmals der bekannte Touchscreen-Defekt auf: Das Display zeigt alles korrekt an, reagiert aber nicht mehr auf Berührungen. Garmin tauschte das Gerät damals kostenfrei gegen ein generalüberholtes Ersatzgerät ("Recertified") aus.
Gut zwei Jahre später ist exakt dasselbe Problem am Ersatzgerät (S/N: 7V8022745) aufgetreten. Kein Sturz, kein Wasserschaden – das Gerät wurde stets pfleglich behandelt und regelmäßig geladen.
Sämtliche Lösungsversuche blieben erfolglos:
- Neustart durch langes Drücken der Ein/Aus-Taste
- Hard Reset (20+ Sekunden)
- Hard Reset über das Boot-Menü ("clear user nonvol")
- Akku komplett entladen und erneut starten
Der Garmin Support bot mir lediglich einen kostenpflichtigen Austausch für ca. 200 € oder ein Upgrade auf das Zumo XT3 für ca. 500 € an. Auch ein formelles Beschwerdeschreiben mit Fristsetzung blieb ohne Erfolg. Daraufhin habe ich das Gerät selbst geöffnet.
Die Ursache: Ein Designfehler
Beim Öffnen des Geräts ist mir die Ursache sofort ins Auge gesprungen. Das Zumo XT2 besteht aus zwei Hälften:
- Hinterer Teil: USB-C-Port, MicroSD-Slot, Ein/Aus-Schalter, Anschluss für die Halterung mit Stromversorgung
- Vorderer Teil: Display und Akku
Beide Hälften sind über eine flexible Zwischenplatine (FPC) und filigrane Flachbandkabel verbunden. Diese Flachbandkabel stecken in Klemmanschlüssen (ZIF-Connectoren) auf dem hinteren Teil. Genau diese Verbindung ist die Schwachstelle: Durch die Vibrationen im Motorradeinsatz lösen sich die Flachbandkabel aus ihren Anschlüssen – und der Touchscreen fällt aus.
Auf der flexiblen Zwischenplatine befindet sich eine zweite, kleinere Flachbandkabel-Verbindung mit ca. 4 Leitungen. Meine Vermutung: Dies ist die direkte Verbindung zum Touchscreen-Digitizer.
Interessantes Detail: Beide Flachbandkabel waren von Garmin mit Klebestreifen zusätzlich gesichert. Das zeigt, dass Garmin das Problem kennt und versucht hat, es mit einem Workaround zu kompensieren – anstatt das eigentliche Designproblem zu lösen. Flachbandkabel mit Klemmanschlüssen in einem Gerät zu verwenden, das konstruktionsbedingt dauerhaft Vibrationen ausgesetzt ist, ist schlicht ein Designfehler.
Die Reparatur (siehe Fotos):
⚠️ HINWEIS: Die Reparatur erfolgt auf eigene Gefahr! Durch das Öffnen des Geräts erlischt jegliche verbleibende Garantie. Wer sich den Eingriff nicht zutraut, sollte ihn von einer fachkundigen Person durchführen lassen.
Benötigtes Werkzeug: Torx-T5-Schraubendreher
- Alle Torx-T5-Schrauben auf der Rückseite des Geräts lösen und die beiden Gehäusehälften vorsichtig auseinanderziehen
- Das Hauptflachbandkabel zwischen den beiden Hälften lokalisieren – es steckt in einem ZIF-Klemmanschluss auf der hinteren Platine (siehe Bild 1 – die grüne flexible Zwischenplatine mit dem breiten Flachbandkabel)
- Den Verriegelungsbügel des Klemmanschlusses vorsichtig öffnen (nach oben klappen)
- Das Flachbandkabel vollständig und gerade in den Anschluss schieben
- Verriegelungsbügel wieder zuklappen
- Dasselbe mit der kleineren Flachbandkabel-Verbindung (ca. 4 Leitungen) auf der flexiblen Zwischenplatine wiederholen – dies ist vermutlich die direkte Touchscreen-Verbindung (siehe Bild 2 – das orangefarbene Flexkabel mit dem kleinen Connector)
- Gerät wieder zusammenbauen und alle Torx-T5-Schrauben wieder festziehen

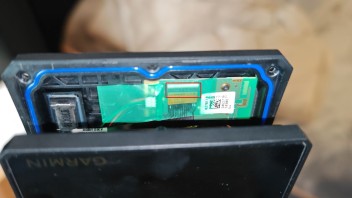

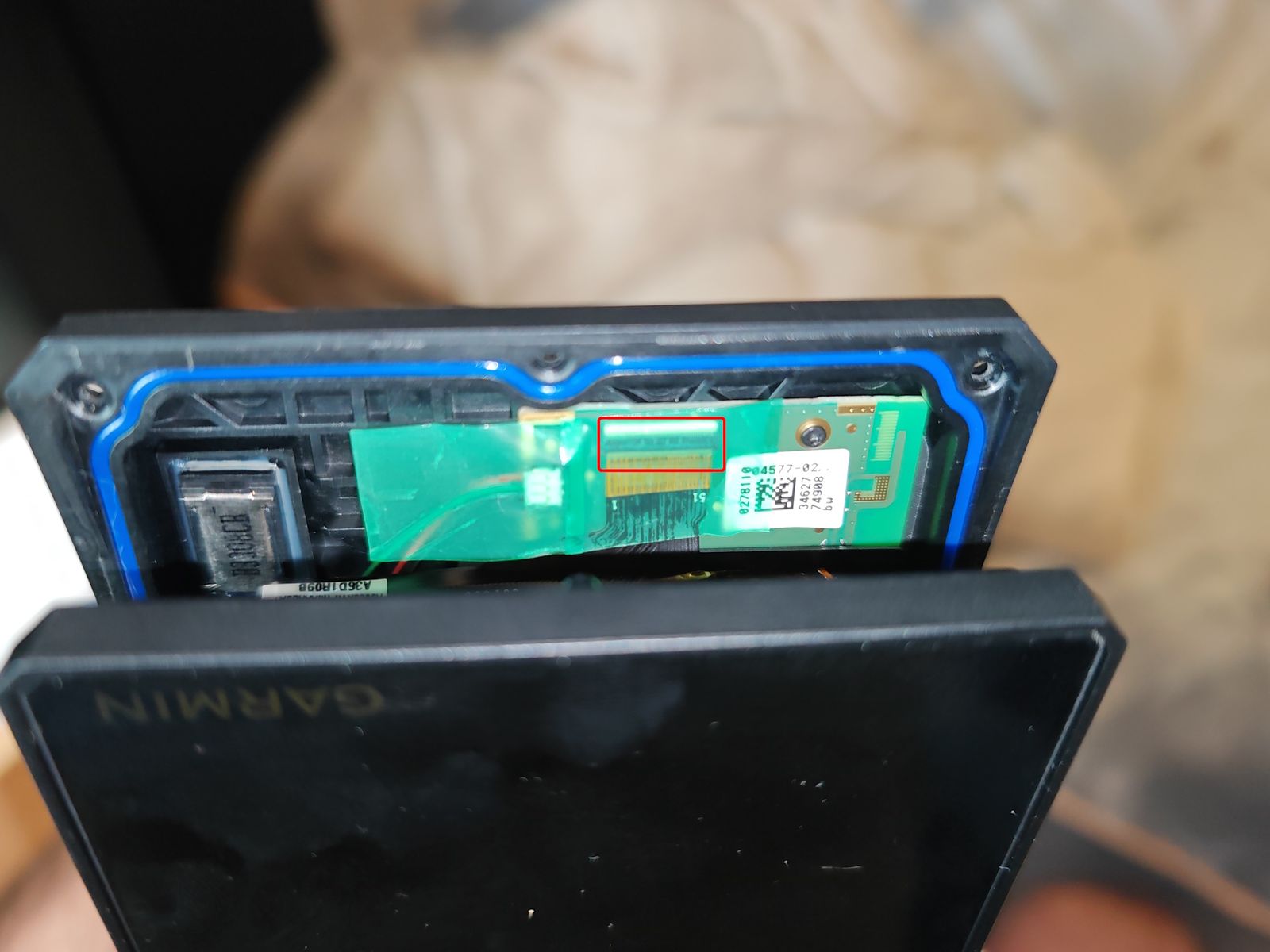

[Bild 1: Hauptflachbandkabel auf der grünen Zwischenplatine – ZIF-Connector auf der hinteren Platine]

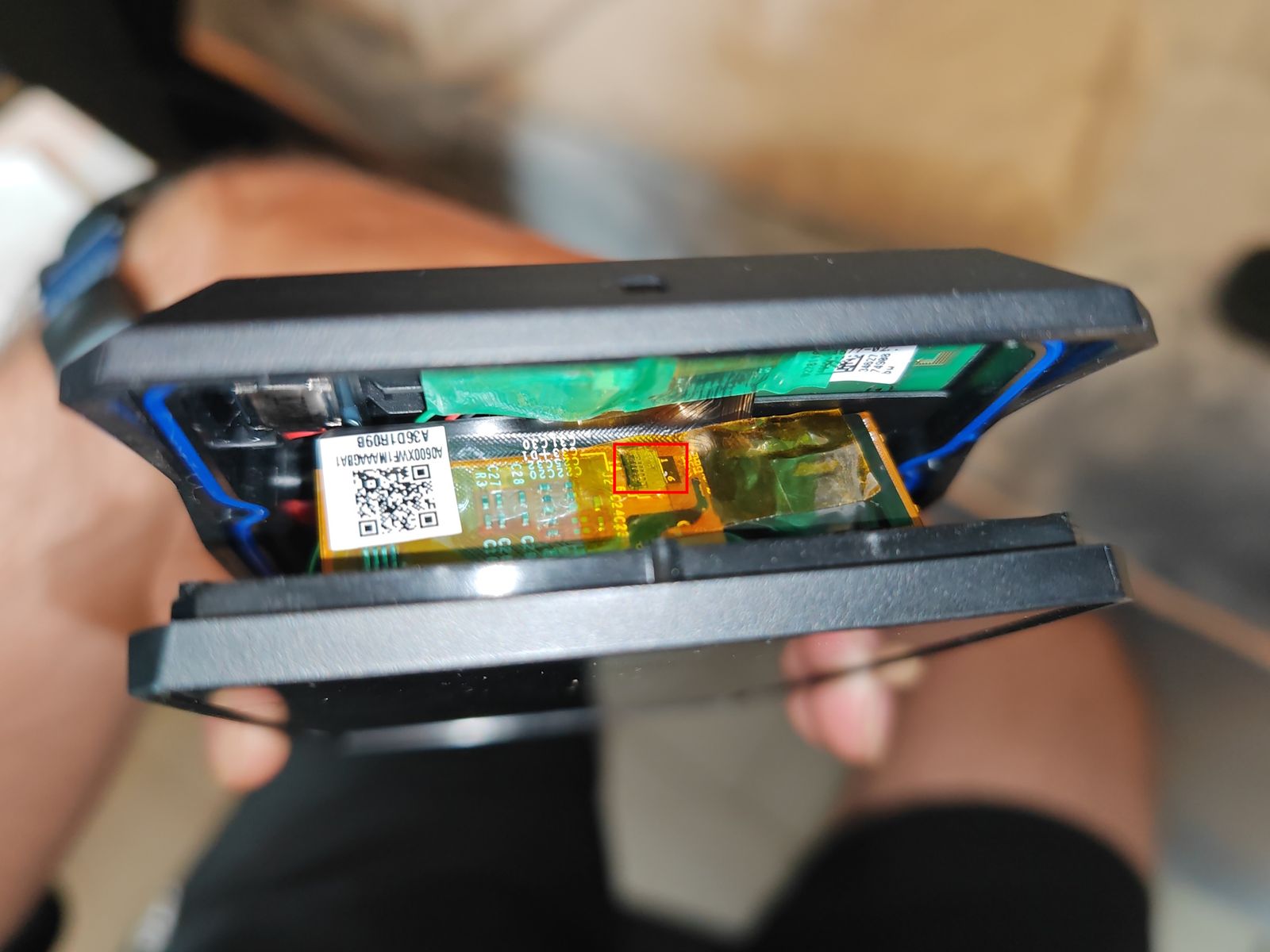

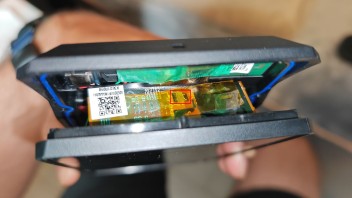

[Bild 2: Kleineres Flexkabel (ca. 4 Leitungen) – vermutlich die direkte Touchscreen-Verbindung]
Nach diesem Vorgehen funktionierte der Touchscreen bei mir sofort wieder einwandfrei.
Wichtig: Es ist nur eine Frage der Zeit, bis sich die Verbindung durch Vibrationen erneut löst. Eine dauerhaftere Lösung könnte sein, die Verbindung nach dem Einstecken zusätzlich mit Kapton-Tape oder einem kleinen Tropfen Heißkleber zu sichern. Das ist aber keine Garantie.
Fazit:
Garmin verbaut in einem Motorrad-Navi – einem Gerät, das konstruktionsbedingt dauerhaft Vibrationen ausgesetzt ist – eine Verbindungstechnik, die für vibrationsfeste Anwendungen ungeeignet ist. Der Klebestreifen-Workaround zeigt, dass Garmin das Problem kennt. Anstatt den Fehler im Design zu beheben, verlangt Garmin 200 € für einen Geräteaustausch, der das Problem nicht löst, weil das Ersatzgerät denselben Designfehler hat. In Foren berichten Nutzer von bis zu fünf Austauschgeräten mit demselben Defekt.
Hat jemand ähnliche Erfahrungen gemacht? Hat jemand eine dauerhaftere Lösung für die Fixierung der Flachbandkabel gefunden?
)
